La central hidroeléctrica de Monobamba está compuesto por dos centrales ubicadas en el distrito de Monobamba, provincia de Jauja, departamento Junín, con una bocatoma común, usando las aguas del río Monobamba distante a 2 km de las salas de máquinas. Altitud sobre el nivel del mar: Entre 1220 msnm.

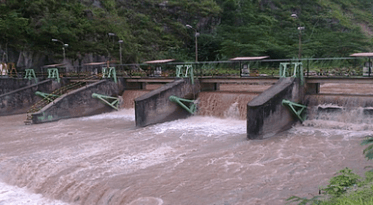

Bocatoma
Inicia 1983
Se encuentra ubicado a 1220 msnm. El conjunto de obras que conforman:
1.- Compuertas: 05 compuertas radiales.
2.- Sistema de Captación: Toma sobre el río Monobamba.
2.- Galería y Canal de aducción.
3. -Desarenador de purga con dos naves.
4.- Túnel de Conducción a pelo libre y Cámara de Carga
5. -Cámara de carga.
6. -Tubería de presión.

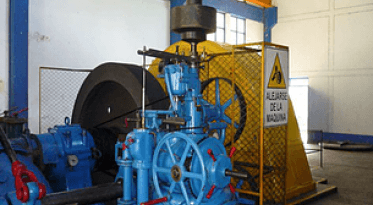

Casa de Maquina 1
Inicia 1983
Características de la Turbina:
Marca: J.M. Voith Heidenhein Tipo Francis doble, Año 1926
Eje: Horizontal Paletas: 16
Potencia: 10500 HP
Velocidad: 600 RPM
Caudal: 12,3 m3/s. Caída neta: 78 m.
Características del Generador:
Marca: Brown Boveri
Tipo: Síncrono trifásico
Potencia: 8,400 kVA; 6,300 kW
Cos: 0.75 Velocidad: 600 RPM
Frecuencia: 60 Hz
Ventilación: Aire circuito abierto / Tensión: 6000 V
Excitación: 65 kW 10 V

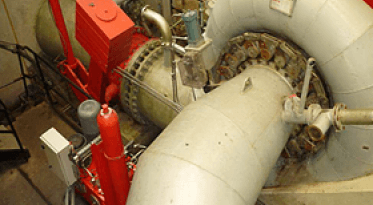

Casa de Maquina 2
Inicia 1998
Características de la Turbina:
Tipo: Francis Horizontal - marca Bouvier Hydro.
Descarga: 6 m³/s.
Caída neta: 102 m.
Potencia nominal: 5505 KW.
Velocidad: 600 RPM.
Características del Generador:
Tipo: Generador síncrono B3-Horizontal, marca ACEO
Potencia nominal: 5,940 kVA / 5,346 kW.
Cos phi: 0,9
Tensión: 6000 V +/- 5%
Corriente: 571.6 A.
Frecuencia: 60 HZ
Sistema de excitación: Estática.
